Photo-1

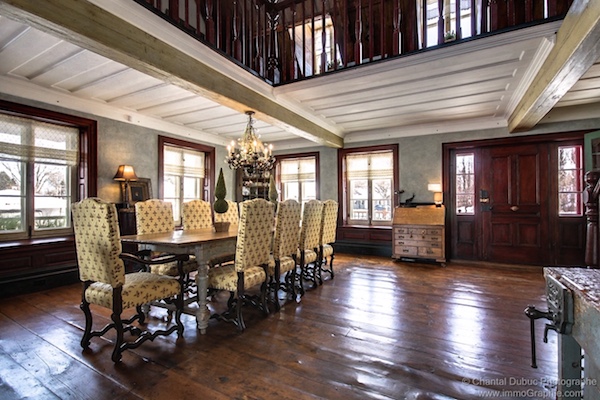

On remarque sur cette photo-1, la longue solive (une poutre) au plafond, qui passe au dessus de la table.

On ne voulait aucun poteau de soutien sous cette solive qui se situe

au milieu de cette grande pièce commune.



Pour conserver la solive en ligne droite sans courbure par le bas, on a rigidifier cette solive, en insérant un T-BEAM  sur son dessus.

Cette pièce de renforcement en métal ne sera au final, aucunement visible ni d'en haut ni d'en bas.



-2







-3

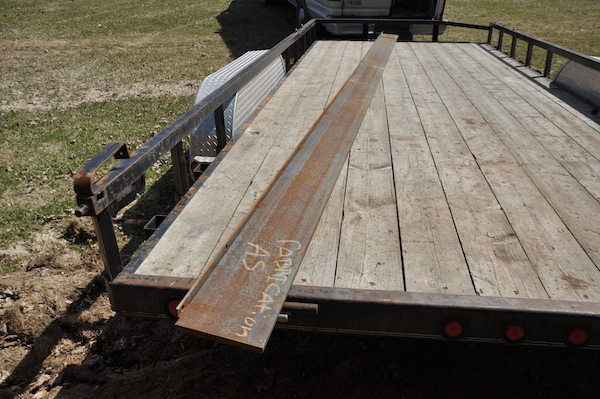

 Voici sur photo-2-3-4, le pesant et solide T-Beam de métal,  de 9 pouces de hauteur, 7/8 pouce épaisseur et 20 pieds de longueurs.

La plaque qui forme le T sur le dessus est perforée de multiples trous, aux 10 pouces de distance



-4







-5

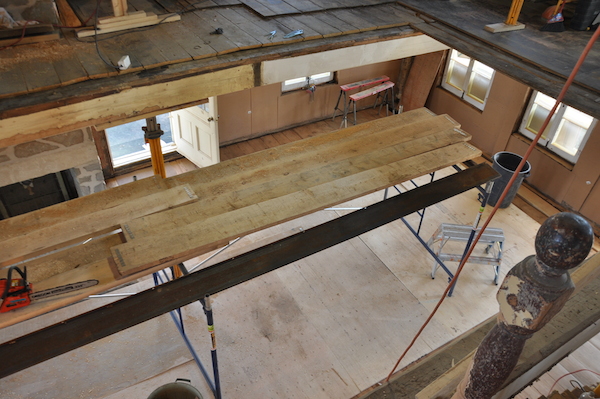

Photo-5, le T-Beam a été hissé sur l'échafaud, le temps qu'une mortaise soit faite SUR LE DESSUS de la solive (dans le haut de la photo).

On remarque sur cette photo-5, que SOUS la solive à solidifier, on voit un des 2 jack de soulèvement qui maintiennent la solive en ligne droite.





-6

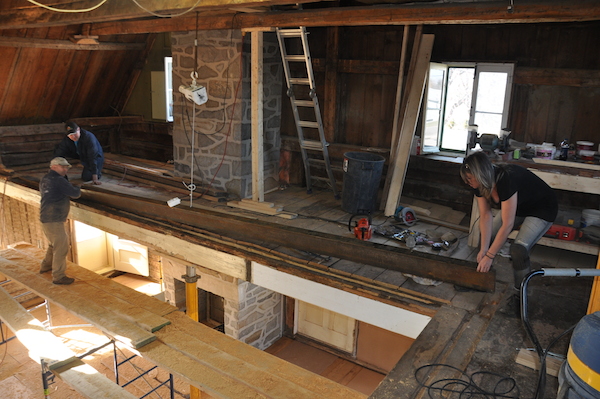

Ici sur photo-6 on voit la MORTAISE que j'ai creusé SUR LE DESSUS DE LA SOLIVE, avec une scie mécanique.

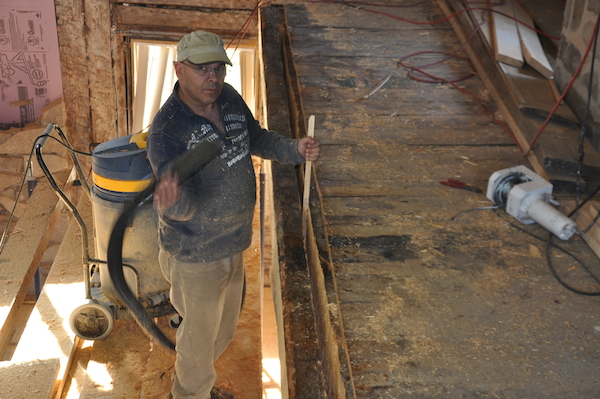

Ici l'employé vide la mortaise des écopaux et des sciures de bois qui sont demeurés dans le fond de la mortaise, avec un bâton et une balayeuse industrielle.

La mortaise doit être très propre, pour la future insertion du T-Beam dans la mortaise



-11

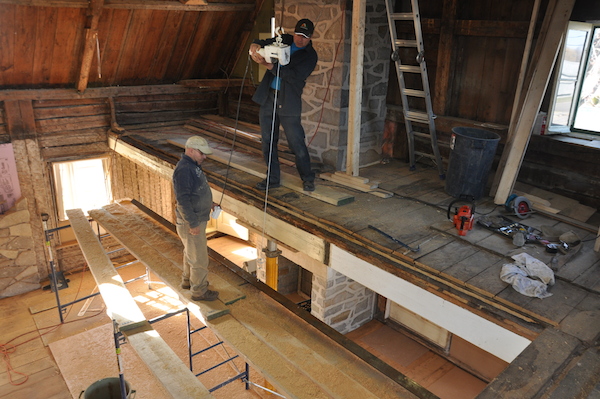

Photo-11, on hisse le T-Beam, à l'aide d'un treuil électrique, c'est très lourd cette pièce de métal de renforcement.





-12

 Sur photo-12, on positionne lentement le T-Beam DANS la fente de la mortaise taillée sur le dessus de la solive à solidifier.

Ce n'est pas nécessaire que le H-Beam soit de la même longueur que la solive,



-13

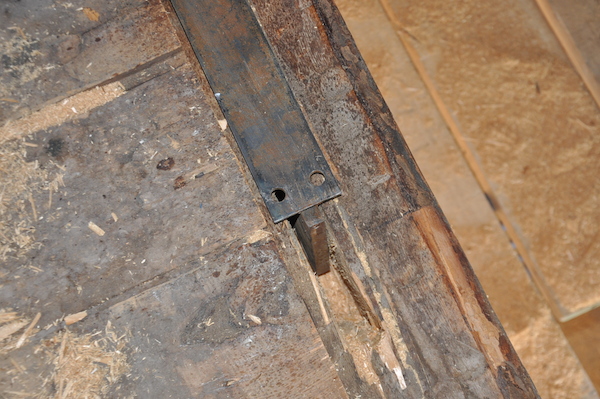

 Photo-13, le T-Beam est inséré dans la mortaise.





-14

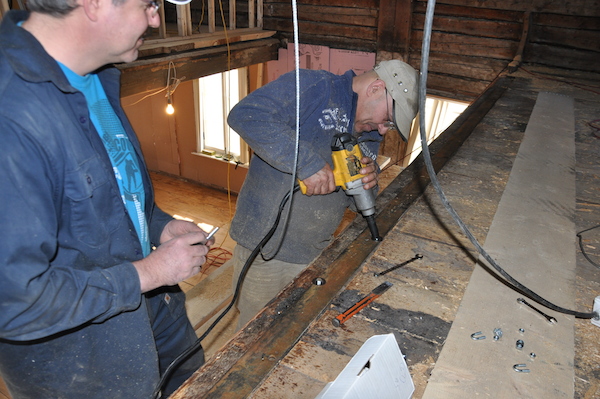

 Photo-14, des Tire-fonds de 5 pouces de longueurs, vissés en diagonale dans les trous du T-Beam, aux 10 pouces de distances, vont agriper la solive à cette pièce de métal.

La solive ne fera jamai plus le rond par en dessous, sous le poid du plancher et meubles de l'étage.



 -15

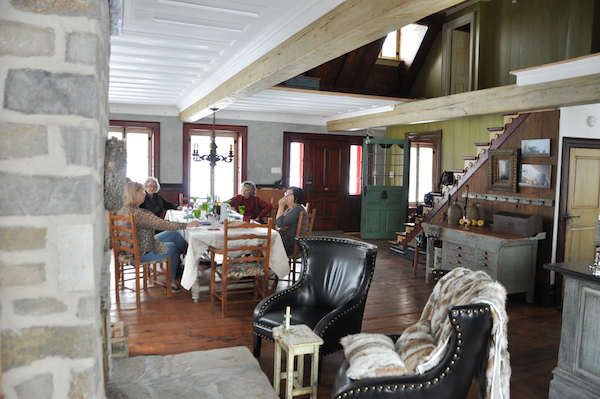

Sur photo 15, la solive rigidifiée au dessus de la table, supporte sans arrondir le poid de la mezzanine de l'étage avec sa rampe de sécurité.



 -16

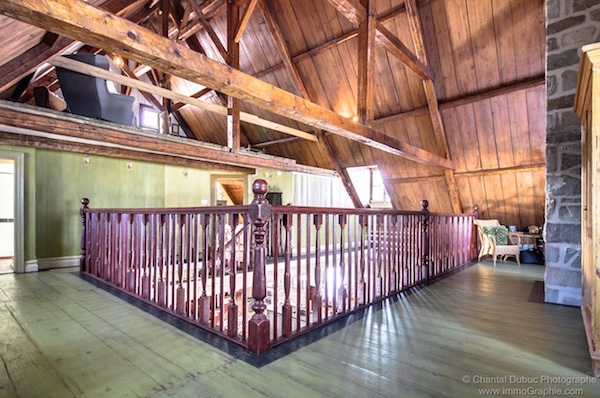

Sur photo-16, la rampe cache le travail d'insertion de métal servant à rigidifier la solive d'en dessous.
