144 - Isoler le SURCROIT et les VERSANTS de toit, par l'intérieur, d'une maison à murs de maçonnerie de pierre. (complément aux articles 49b-52)

Dans cet article, j'explique briévement les étapes qui ont été exécutées pourt isoler

le muret dit SURCROIT du haut des murs longitudinaux de pierre,

ainsi que les doubles sablières et les 2 versants de toit.

Le tout isoler pas l'intérieur.

Cette situation est particulière parce que la charpente de toit et plusiuers planches du pontage du toit de cette maison, ont gardés des traces profondes du feux de 1908, qui a détruit une très grande partie du centre ville vieux Trois-Rivières.

Donc la décision a été prise par les propriétaires de la maison, d'utiliser l'isolation à l'uréthane sur ces parties intérieuresde la maison,

mais en respectant 2 paramètres importants :

1-- de créer une chambre d'air VENTILÉE entre la planche ancienne du pontage des versants de toit et l'épaisseur d'isolation, pulvérisée

2-- et d'effectuer des travaux RÉVERSIBLES, dans le sens que l'isolation pulvérisée ne touche pas aux matériaux anciens de bois comme la planches de toit, les sablières, et la charpente du toit.

Cet article est présentement en montage,

les texte explicatifs des photos vont apparaître bientôt pour mieux comprendre

les interventions de cette rénovation majeures des combles

de cette maison de pierre trifluvienne, pleine d'histoire et de vécu.

à suivre !

-1

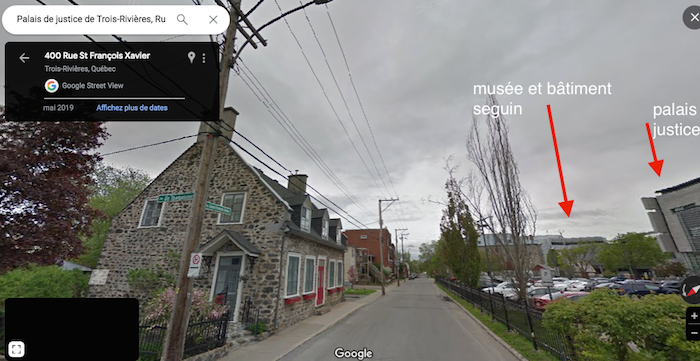

La maison trifluvienne de pierre en arrière du palais de justice du centre ville Trifuvien.

La maison appartenant à Jacques et Anne.

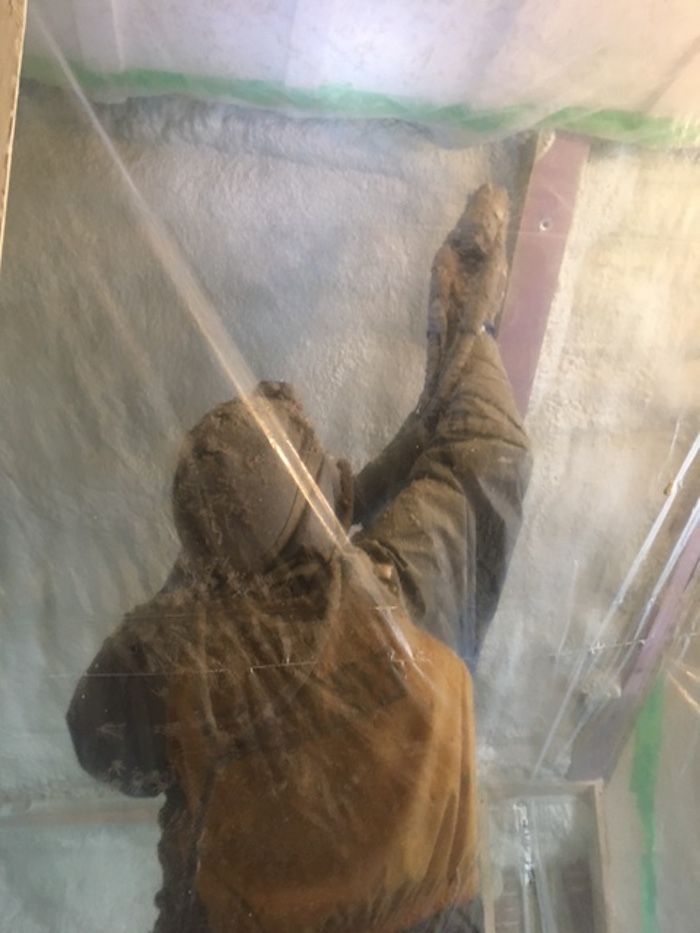

Préparation des surfaces à isoler,

par pulvérisation de l'isolant d'uréthane.

-2

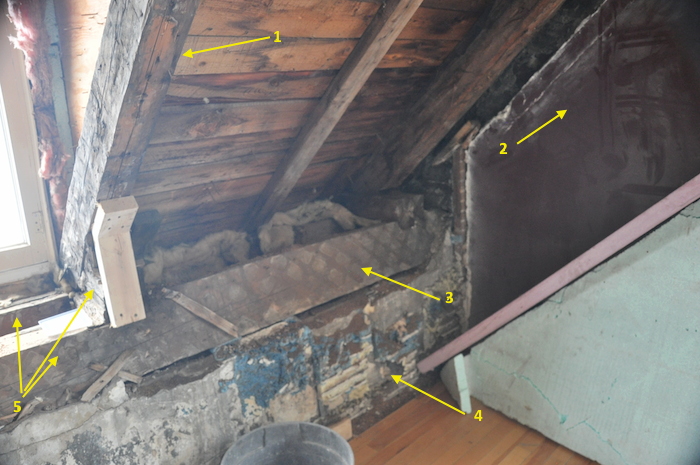

Sur photo-2

Suite au curetage de muret de galteaux et des plafond en pente qui suivent pa pente du toit,

nous découvrons le structurel de base du toit de la maison :

1 -- Un des chevrons de la charpente de toit.

(pour mieux connaître les termes des composantes de la charpenterie ancienne de toit, consultez :

Faq / général / article #0000)

2-- Le mur de crépi d'un des pignon de la maison, à l'étage, qui sera ossaturé en. 2x4 par l'intérieur pour contenir l'isolation.

3-- Une des 2 sablières du haut de la partie SURCROIT du mur de pierre façade.

(pour mieux comprendre le "charpentage" ancien, des 2 sablières qui reçoivent "la poussée" des chevrons du toit

sur les mur façade et arrière du bâtiment, consultez :

Onglet Vente sur le site / dossier #8 / photos # 5-8-9-10-6 consécutives et textes expolikcatifs)

4-- LE SURCROIT, c'est cette partie du haut du mur de pierre (ou de bois dans le cas de maison à structure de murs en pièce sur pièce)

qui déborde à l'étage, et sur lequel vient reposer les sablières et la charpente de toit.

Ici on le voir recouvert de son ancien crépi qui porte encore des traces (des lambeaux) de restant de tapisseries anciennes.

5-- Les 2 sablières reliées ensemble par un blochet, sur lequel repose un chevron de la charpente de toit.

J'ai déjè expliqué sur le site, la composition structurelle des doubles sabliéres, sur maisons de pierre.

Consultez :

(Onglet Vente sur le site / dossier #8 / photos # 5-8-9-10-6 consécutives et textes expolikcatifs)

-3

Sur photo-3

L'intérieur de la lucarne a également été cureté de ses crépis anciens,

pour la ramener sur la planches ancienne de son toit et les côtés en contreplaqué des années 1990.

1-- Le pontage de planches de toit, certaines planches noircies par la feu de 1908.

2-- Un des chevrons de la charpente de toit, noirci par la feu de 1908.

3-- Le mur pignon

-4

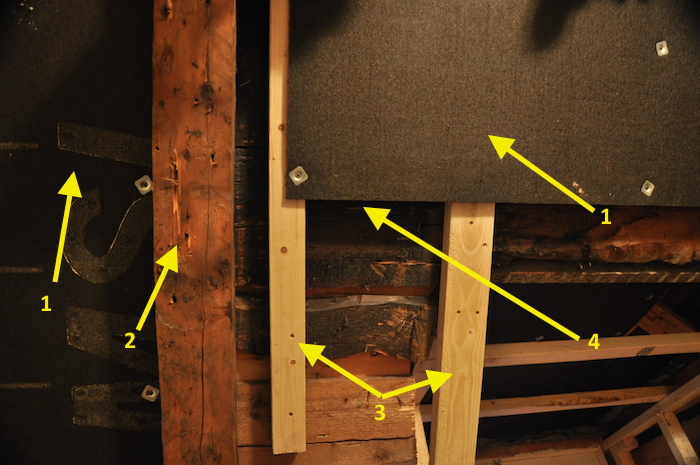

Sur photo-4

1-- Installation d'un panneau de "sheating" (panneaux de fibre de bois noir) goudronné.

nous verrons en photos-5 et 6, aux #3, que des colombages de 2x3 ou 2x4 ont été fixés sur cette planche de toit le long des chevrons,

afin de créer une chambre d'air VENTILÉE entre la planche de toit et l'isolation qui sera pulvérisé.

Ces colombages reçoivent des panneaux de "sheating" goudronné.

L'uréthane sera pulvériser sur ces panneaux, afin de préserver l'intégrité des planches de toit,

pour ne pas qu'elles soient "BEURRÉES" d'uréthane.

2-- On voit un côté de chevron calciné (feu de 1908 à 3-Rivières) en surface, mais encore solide pour sa fonction structurelle du toit.

3-- Les colombages de 2x3 ou 2x4 fixés sur la planche de toit.

4-- Une ossature a été menuisée en colombages de 2x4, en avant des SURCROITS des murs de pierre et des sablières.

Ces parties anciennes du bâtiment (surcroit et sablières) seront protégé par une mince couche de laine minérale, sur laquelle la pulvérisation sera applliquée De cette façon l'intervention d'isolation à l'uréthane sera facilement enlevable (INTERVENTION RÉVERSIBLE), dans le futur, si besoin est.

5-- la sablière intérieure.

-5

Sur photo-5

1-- Sheating

2-- Chevron calciné.

3-- Colombages de 2x3 ou 2x4

-6

Sur photo-6

1-- Sheating

2-- Chevron avec indices de feu.

3-- Colombages de 2x3 ou 2x4

-7

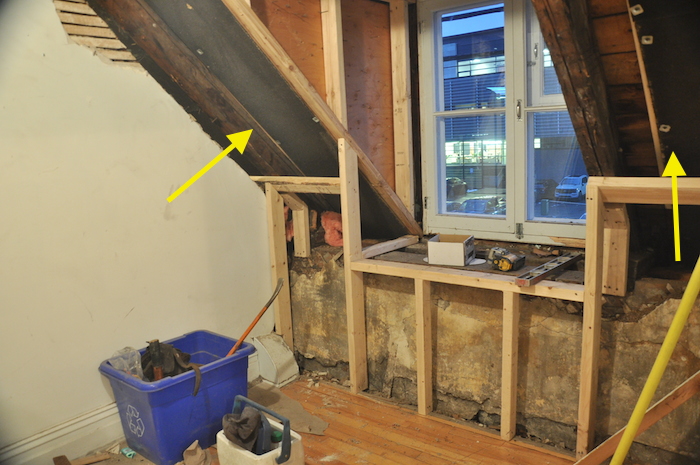

Sur photo-7

Cette section est complétée et prête pour la pulvérisation

Aux flèches jaunes, le sheating.

L'isolation se fera ENTRE les chevrons de la charpente de toit

et SUR le fond de "sheating" goudronné,

qui protège l'intégralité de la planche ancienne de toit

et crée une chambre d'air ventilée.

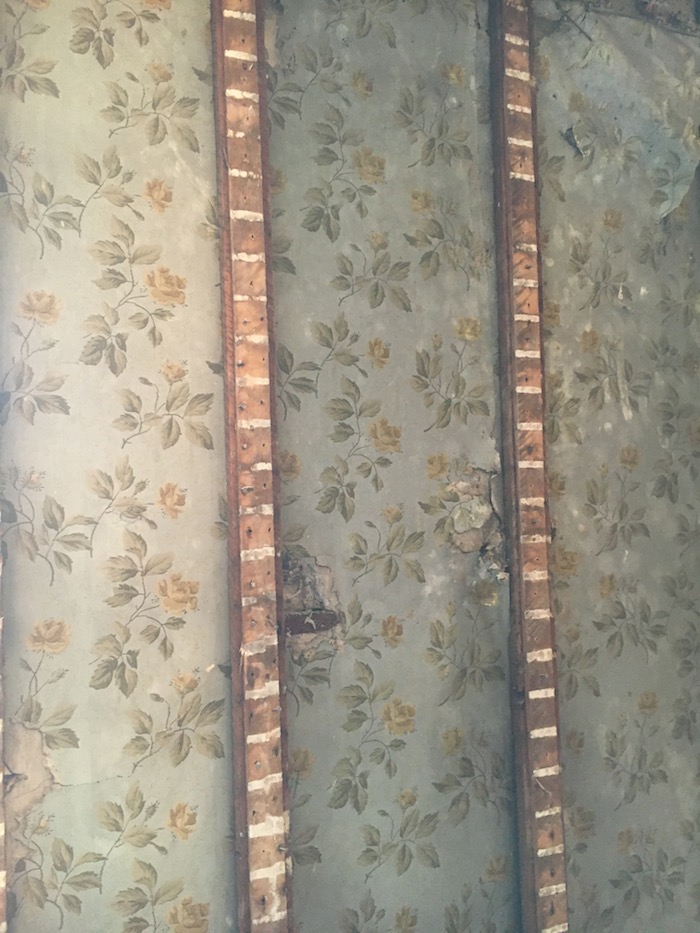

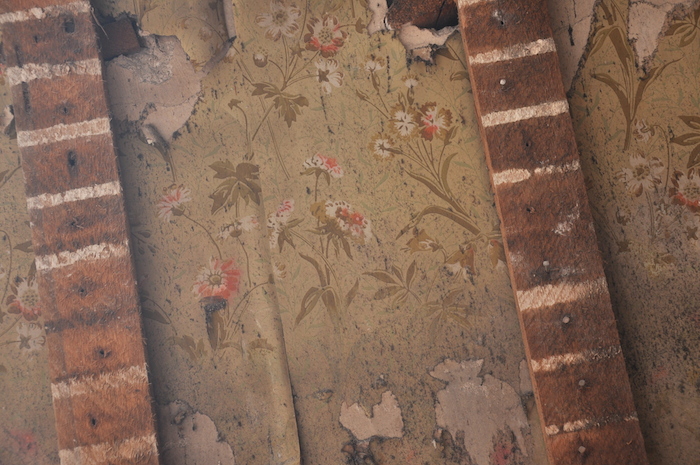

Les tapisseries anciennes découvertes

lors des curetages des murs intérieures de crépi,

maçonnés jadis sur la pierre structurel des pignons de la maison.

-8

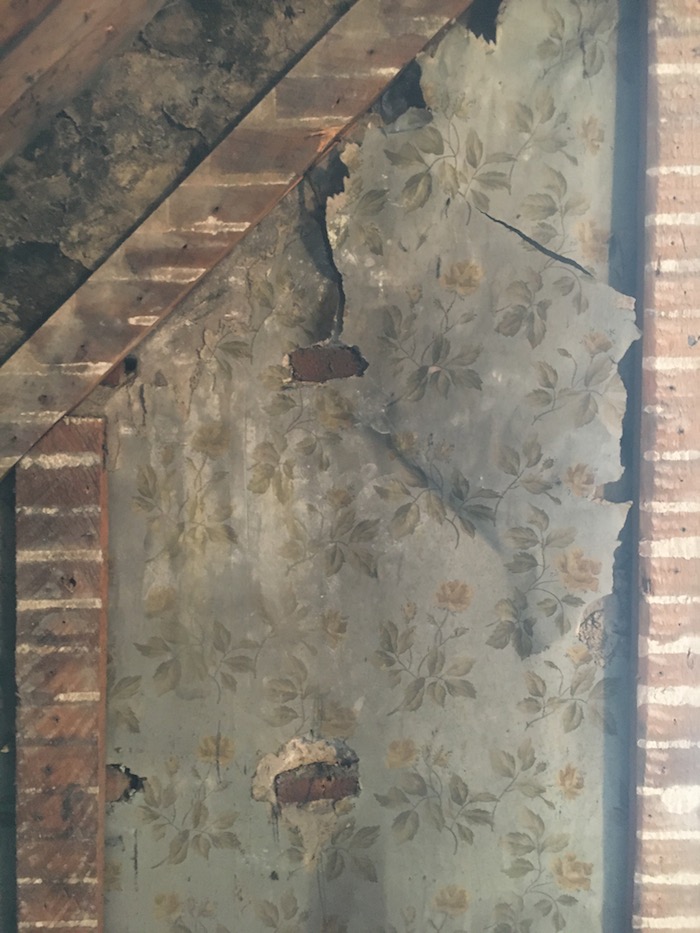

Sur photo-8 à 13

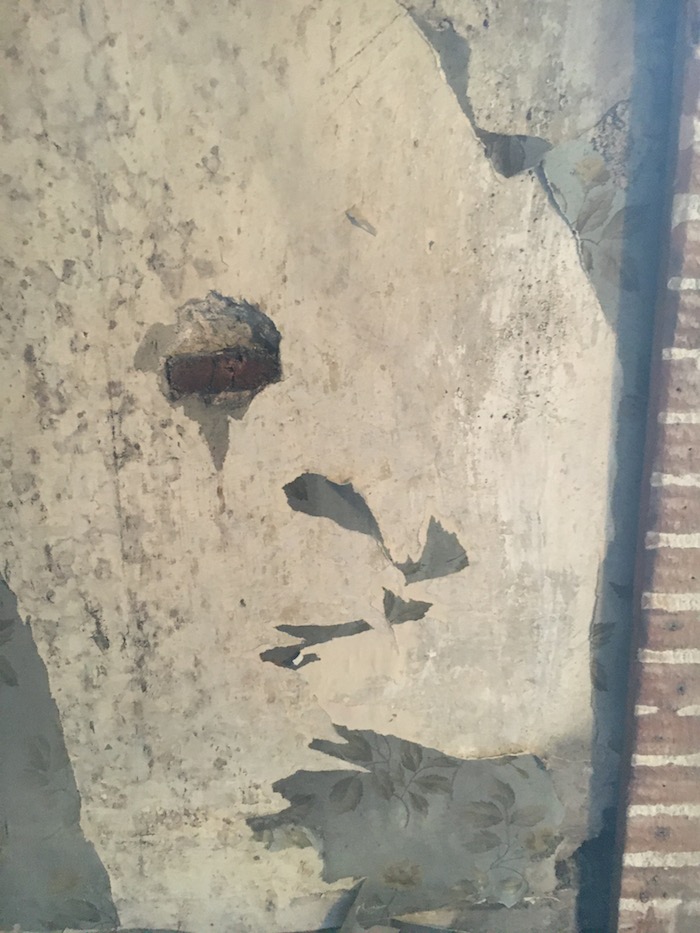

Sur les murs pignons, après avoir enlever un crépi sur lattis, datant d'après le feu de 1908, on retrouve en dessous le premier crépi d'origine de la maison, appliqué directement sur le mur de pierre.

Des photos et échantillons des tapisseries anciennes on été effectuée et récoltée.

Une ossature sera construite par la suite sur les murs pignons pour recevoir l'isolation.
