Une charpente de toit complexe, est un ouvrage de charpenterie ancienne
qui prend ses origines de conception, dans la charpenterie médiévale de France.
En plus simple, c'est le SQUELETTE du toit d'une maison ancienne, composée de grosses poutres assemblées ensembles de façon géniale.
C'est sur ce squelette (appelé la charpente de toit),
que vient se fixer, la planche qui recouvre le toit (le pontage).
Cette planche recevra à l'extérieur par la suite, une protection contre les intempéries, avec du bardeaux de bois
(bardeaux de cèdre ou de pin rouge),
ou recevra plus tard, un recouvrement de tôle.
Souvent sur les +vieilles maisons au début pauvre de leur "établissement", il n'y aura pas de protection de la planche de toit en bardeaux ou métal.
La toiture demeurera pendant quelques années sur les larges planches embouvetées serrées, et mise à la verticale sur la charpente de toit pour l'égoutement des eaux.
Nous verrons dans certains dossiers que je suggère de consulter dans cette page,
des exemples, des "indices", de ces périodes très lointaines "d'établissement",
que j'ai découvert en faisant plusieurs curetages de toit dans ma vie, et en observant ces indices.
Diverses versions de ces types de charpentes, massives et robustes, existent encore au Québec.
On les retrouve dans les plus vieilles maisons du 17ième et 18ième siècles encore debout et témoins des talents de ces grands charpentiers.
Mais elles se font de plus en plus rare.
Ces "maîtres charpentiers", bâtissaient en pays de "Neuve-France",
comme ils avaient appris de leurs ancêtres de l'Europe médiévale ;
(Normandie, Poitou, Bretagne etc.).
Voici en début de ce dossier explicatif de ces magnifiques charpentes de toit,
quelques photos exemples du manoir de Charleville.
Et par la suite dans la deuxième section de cette page web,
plusieurs liens sur mon site, qui illustrent de telles charpentes,
dans des récupérations de maisons exceptionnelles que j'ai "sauver" ou restaurées sur place dans ma vie.
Ces anciennes charpentes de toit dite "complexe",
ont évoluées au cours du 19ème siècle surtout.
Nous verrons plus loin dans cette page, ces types de charpentes de toit plus allégées.
Et à la fin de cette page, je vous présente des exemples de charpentes de toit complexes,
que j'ai recréées (reconstitutions) dans ma carrière,
à partir de poutres anciennes de granges récupérées sur des chantier de démolition de grange.
Bonne lectures, bonnes découvertes du talent
de vos lointains ancêtres charpentiers du Québec.
Voici le manoir de Charleville.
Sur lequel domaine de la côte de Beaupré, j'ai travailler à multes reprises pour sa restauration,
et sur lequel domaine j'ai également remonté la maison Tousignant comme maison secondaire d'Invités.
Onglet Archives / dossier #27 / La MAISON TOUSIGNANT, remontée sur le domaine du "Manoir de Charleville".
-1
Sur photos 1 à 8
exemple d'une charpente de toit complexe, du manoir de Charleville, dont la plus vieille partie du bâtiment date du dernier quart du 17ième siècle.
-2
Les divers composantes de la charpente de toit, sont barrés (consolidées) dans leur divers assemblages par des chevilles de bois franc.
Les divers assemblages = tenons-mortaises, à mi-bois, à mi-bois et demies queues d'arondes, moisées (ou dites en fourchette)
-3
Charpente de toit dite "à pannes" supportant un pontage de planches fixées sur les pannes, à la verticale, en deux volées sur chaque versant de toit, la volée du haut du toit chevauchant celle du bas.
-4
Photo-4 et 5,
Cheminée de pierre, crépie et chaulée blanche au lait de chaux, avec un épaulement apparent au grenier pour rapetisser son volume avant de sortir au faîte du toit à l'extérieur.
-5
-6
Photos 6 et 7
Dans la plus vielle partie de la charpente de toit, des croix de St-André, situées entre le faîte (la panne faîtière) et les sous-faîtes horizontaux qui relient les fermes de toit, contreventent la charpente contre les poussées des "grands vents de travers".
-7
Charpente de toit complexe à pannes, dite : d'influence ou provenant de la période du régime Français.
Les charpentes construites au Régime Français se situe = entre 1608 à 1760
Les charpentes d'influence du régime Français = construites sous le
régime Anglais (régime d'après 1760, suite à la conquête Britannique de la Nouvelle-France),
se situe entre 1760 et +/- 1820.
Les fermes de toit, sont composées chacune de : chevrons, poinçons, entraits retoussées, faux entraits, et sont positionnées sur les sablières à de larges distances de +/- 8 à 10 pieds une de l'autre.
Des pannes horizontales relies ces fermes, ainsi qu'un jeux complexes de poutres d'assemblagse, situées dans le faîte de la charpente
Les planches de toit (pontage) sont fixées à la verticale sur les pannes de la charpente
Voici des liens sur mon site vers des dossiers de maisons à charpentes de toit complexes.
Onglet Faq / général / article#109
Charpente de toit complexe, 'une maison de Cap St-Ignace, avec son casse jambe encore présent au grenier
Onglet Faq / général / article #97
Maquette miniature d’une charpente de toit Normande de l’Île d’Orléans
grange avec charpente de toit complexe, centre-Ouest du Québec. Rare
Onglet Archives / dossier #15 / Meneu / seg-2 / Photos et textes -24 à 26
planches de toit chevauchées amincies, à clous de forge
Onglet Archives / dossier #2 / Leblanc / seg-1 / photos 4 à 9
noms des différentes composante de la charpente de toit complexe
Onglet Archives / dossier #2 / Leblanc / seg-2 / photos 48 à 61
autres photos de la charpente, lors du curetage et récupération des planches de toit de l'origine de la construction.
Onglet Archives / dossier #2 / Leblanc / seg-4 / photo-60 à 65
remontage de la charpente lors de la restauration
Onglet Archives / dossier #3 / Cormier / voir les seg 1 et 2
Onglet Archives / dossier #3 / Cormier / seg 3
construction d'origine avec coyaux, donc tournant du 18ème, ou premier quart du 19ème
Onglet Archives / dossier #3 / Cormier / seg 5
remontage de la charpente de toit
Onglet Archives / dossier #12 / Blais / seg-1-2-3
charpente toit d'influence "Normande"
Onglet Archives / dossier #26 / Chartier / seg-1-2-3
charpente toit d'influence "Normande" de 1775, avec exemples maisons Iles d’Orléans.
Onglet Archives / dossier #28 / Hébert-Laquerre / seg- 6
Aspect architectural de la forme du toit à son Origine Française, avant la venue des coyaux pour retroussé les larmiers à la mode Néoclassique du 19ème
Onglet Archives / dossier #28 / Hébert-Laquerre / seg- 10
Quelques photos de la remise en valeur de la charpente du toit, mise à nue dans une apparence de type contemporaine de "messanine" ouverte sur 3 paliers (rez-de-chaussée, étage des chambres et grenier au dessus des chambres)
Onglet Archives / dossier #49 / Lamontagne
Structure à colombage pierroté, 1744, influence des premières constructions de bois au Québec au 17ième siècle.
Onglet Archives / dossier #46 / Petitclerc / seg-8 / photos 175 à 181
Structure de la charpente de toit, lors de la récupération de la maison.
Onglet Archives / dossier #46 / Petitclerc / seg-9 / photos 205 à 212
Exemple du dos de la cheminée de pierre de la maison Petitclerc, apparente à l'extérieur, comme visible sur la restauration gouvernementale d'une maison classée monument historique à DORION.
Onglet Archives / dossier #46 / Petitclerc / seg-10
Remontage de la structure de toit de la maison lors de sa reconstruction et restauration à Havelock Montérégie.
Onglet Archives / dossier #11 / Couture / seg-14
Charpente de toit de la maison de pierre, sir laquelle j'ai accolé la maison Couture lors de son remontage à
Onglet Archives / Dossier #63 / Rose-Lamothe / seg-2 / photo-1
Aspect architectural de la forme du toit à son Origine Française, avant la venue des coyaux pour retroussé les larmiers à la mode Néoclassique du 19ème
Onglet Archives / Dossier #63 / Rose-Lamothe / seg-6
Vue de cet aspect architectural de la forme du toit à son origine de construction.
Onglet Archives / Dossier #63 / Rose-Lamothe / seg-4 / photos #10 à 17
Description de la charpente de toit
Onglet Archives / Dossier #63 / Rose-Lamothe / seg-4
et les segments (seg-7 et +) du remontage de la maison à Gentilly, qui montre le remontage de la maison été 2022.
Photos du remontage de cette magnifique charpente de toit, et repontage du toit avec sa planche d'origine.
L'ensemble repositionné grâce au système de numérotage qui j'y ai appliqué.
Tous les matériaux remis aux mêmes endroits sur la charpente de toit, comme lors de la construction d'origine.
Travail de haute voltige dont je suis bien fier d'avoir guider.
Onglet Faq / intérieur / article #135 / une des belles charpentes de toit complexe au Québec.
La maison de Mario Richard (malheureusement décédé en 2024, un de mes meileurs "chum"), St-Grégoire, Ville de Bécancour.
Hommage à toi Mario, pour tout le travail de passion que tu as mis dans ta superbe maison.
Une des + belle charpente de toit au Québec, surtout en matière des assemblages de Belles Grosses croix de St-André.
Voici le dossier d'un bel artéfact que j'ai découvert (entre autres),
et sauver de la démolition vers 2019, à Yamachiche.
Onglet Archives / dossier #62 > La maison Gauthier (+/- 1780).
Cette maison Gauthier est toujours disponible sur le marché de la vente en 2025
pour de futurs acquéreurs-res restautateurs-trices passionnés-es.
Onglet Archives / Dossier #62 / La maison Gauthier de Yamachiche / seg-1 et seg-9
Probablement la plus vielle maison avec charpente de toit complexe, que j'ai récupéré dans ma vie, en Mauricie (mon coin de pays).
Un "trésor" caché dans un des plus vieux rang de Yamachiche, sur le bord du plus vieux court d'eau habité de cette région. Construite vraisemblablement dans la deuxième moitié du 18ème siècle.
Charpente de toit massive.
Le volume impressionnant des poinçons de la charpente d'influence de construction du régime français,
de la maison Gauthier de Yamachiche. Main de Michel Martel en 2020, j'ai des bonnes "raquettes" comme mon père et mes anciens,
imaginez le volume de ce poinçon !!
-13
Voici les termes anciens de la charpente de toit Gauthier.
Oeuvre d'art d'influence du régime Français.
Numéro 1 -- Les poinçons, longue pièces volumineuse, mise à la verticale, qui relie à son faîte 2 chevrons et retient à sa base un entrait. (pour mieux complrendre = prenez la lettre "A" majuscule, les deux pattes du "A" en oblique sont des CHEVRONS en charpenterie de toit, la petite ligne horizontale de cette lettre "A "qui relie les deux pattes obliques du "A", c'est un ENTRAIT.)
Numéro 2 -- Des contreventements ou des aisselliers, qui croisent les "sous-faîtes" horizontaux en assemblage à mi-bois, et s'assemblent au faîte à la "panne faîtière" en assemblahge tenon mortaise. le tout toujours chevillé (clous de bois dur).
Numéro 3 -- au centre de la charpente, se croisent en "croix de St-André" au faîte, les longs contreventements (aisselliers).
Numéro 4 -- Planches de toit, posées à la verticale, en 2 travées, se chevauchant au centre du toit. ce qui indique souvent qu'à l'origine de la maison, ces planches étaient le premier recouvrement de toit AVANT le recouvrement de bardeaux de cèdre ...
Numéro 5 -- Les pannes, sur lesquelles sont clouées (à clous forgés) le pontage de larges planches de pin bouvetées du toit.
La charpente de la maison Locas, Lanaudière.
Circa 1810.
Ici on remarque que les Fermes de toit sont distantes d'environ 5 pieds chacune, parce que le pontage de planches du toit est à l'horizontal.
On s'en va dans le 19ème siècle, et les influences des fermes de toit du régime Français très distantes (10 pieds) avec le pontage de planche à la vertical sur pannes, se perd lentement au profit des influences anglaises du régime Britannique.
Par contre ici dans cet exemple, la façon de charpenter cette MAGNIFIQUE charpente de toit, demeure très "Français", robuste, massif.
Ici Maison de pierre construite pour Noble de l'époque.
Pour voir le nom TRADITIONNEL, des parties constituantes
(#1 À 9 sur la photo ci-haut)
de cette charpente de toit d'exception
consultez :
Onglet Faq / intérieur / article #12
(abonnement sur le site nécessaire pour avoir
accès à ce site.)

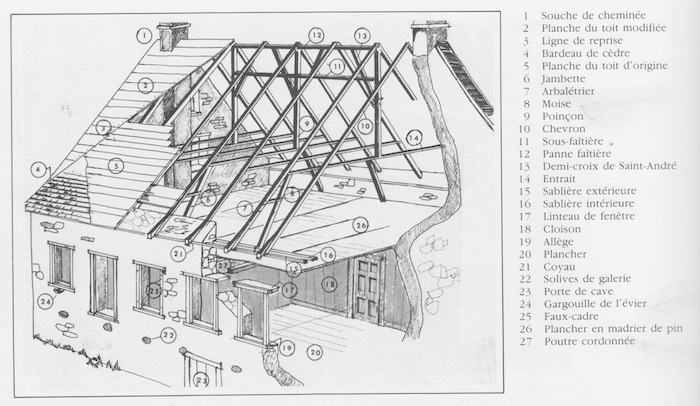

Par contre ici dans cet exemple de la maison Papineau, provenant d'un des 2 volumes des "chemins de la mémoire", publié par le ministère du patrimoine dans la décennie 1990,
(Tome2-MaisA.B.Papineau-p378)
nous montre une charpente similaire mais plus frêle que celle de Locas,
mais dont la forme des pignons en croupe ont été modifiés au 19ème pour être redressis.
On voit au #2 sur ce dessin, la planche de toit modifiée postérieurement à l'architecture de la toiture à 4 versants (Normande) d'origine.
La maison Papineau
J'ai des exemples dans Onglet Archives du site, des dossiers qui montrent de telles modifications,
consultez entre autres :
Onglet Archives / dossier #12 / Blais / seg-1-photos et textes explicatifs # 3 à 5
charpente toit d'influence "Normande" à l'origine, pignons redressie au 19ème
Onglet Archives / dossier #26 / Chartier / seg-3-photos et textes explicatifs # 72 à 74
Voici des exemples,
de charpentes de toit, toujours d'Influence du régime Français.
Mais ALLÉGÉES.
De la deuxième moitié du 18ième (1770) à premier quart du 19ième siècle (1820).
Charpentes de toit toujours à pannes, mais allégées par l'absence de poinçons de sous faîtes et de contreventements faîtiers.
Doubles pannes au faîte.
Contreventements (aussi appelées "perchaudes", perches hautes)
qui se croisent souvent en croix, dans le bas de leur course, en croix de St-André,
et situées à l'oblique en travers des chevrons et des pannes, SUR les deux versants de toit.
Les fermes de toit, composées de chevrons et entraits, sont encore à larges distances une de l'autre :
(+/- 8 à 10 pieds de distance)
Planches de toit toujours fixées à la verticale sur les pannes de la charpente.
Ici la charpente de toit, possède des fermes de toit distantes de 10 pieds une de l'autre, des pannes, de la planche de toit mise à la verticale sur les pannes, et l'ajout de perchaudes obliques.
Nous sommes dans le premier quart du 19ème, la charpente Française s'allège mais les traits Français subsistent encore.
Voici des liens sur mon site vers d'autres dossiers de maisons à charpentes de toit "d'influences françaises complexes",
mais "allégées".
dossier #6 / Bourque
montage naif sur Photoshop, mais très descriptif
dossier #1 / Martel / seg-1 / photo-8
Une photo d'une partie de la charpente lors de sa récupération.
dossier #1 / Martel / seg-2 / photo-20
Remontage, restauration
dossier #1 / Martel / seg-6a / photo 10-13
La charpente de toit à nue lors de la récupération de la maison en 1998
dossier #1 / Martel / seg-8 / photo 151-152-153
Premières photos de la remise en valeur du grenier lors du remontage.
Ces types de charpentes de toit n'ont pas UNE panne faitière centrale au faîte, mais plutôt avec DEUX pannes près de du fâite, à 1 ou 1.5 pieds du faîte pour recevoir le bout de la planche verticale de fâite.
Structures typiques de maison de fin ou tournant du 18ième comme chez moi (avant la venue des canons de la mode Néoclassique du 19iéme qui venant retroussé les larmiers du toit ).
Cette technique de deux pannes faîtière, permet de conserver l'assemblage faîtier de 2 chevrons en assemblages mi-bois ou tenons-mortaises.
dossier #1 / Martel / seg-7 / photo 118-127-132
Voir les 2 pannes faîtières et les contreventements dites : des perchaudes / perches-hautes, assemblées dans les chevrons en croix de St-André, dans les 2 versants de toit.
comme photo 129 et autres de cette page
dossier #54 / Maison Michel "dit" de Nantes Bergeron (acadien) / seg-4 /
Avec un seul contreventement (perchaude) par versant de toit, à angles obliques opposées une de l'autre.
ET FINALEMENT ...
Voici des exemples,
de charpentes de toit du milieu du 19ème siècles, qui sont l'aboutissement, très allégées finalement.
de ces charpentes anciennes françaises.
Avec un seul contreventement (une perchaude ou perche-haute) par versant de toit, à angles obliques et opposées une de l'autre.
Les pannes ne sont plus présentes.
Ce sont des fermes de toit (en A), composées seulement de chevrons et entraits,
et les fermes de toit sont distantes une de l'autre de +/- 5 pieds.
Le pontage de planches de toit est rendu à l'horizontal, sur les fermes de toit, typique de la deuxième moitié du 19ème.
Voici des liens sur mon site vers d'autres dossiers de maisons à charpentes de toit complexes.
dossier #57 / Maison Désilets / seg-2-photo 41
Charpente "en A", avec un seul contreventement (perchaude) par versant de toit, à angles obliques opposées une de l'autre. Par contre son versant de toit original est pentu sans retroussements de larmiers (d'avants toit).
Les coyaux ajoutés sur ce premier toit pentu, pour le retroussement "néoclassique" des larmiers, sont postérieurs à l'origine de contruction de la maison qui se situe à +/- 1810-1830
dossier #68 / Maison Bourque / seg-6 / photo 7 à 15
Charpente "en A", avec un seul contreventement (perchaude) par versant de toit, à angles obliques opposées une de l'autre.
Les coyaux ajoutés sur la base des chevrons, pour le retroussement "néoclassique" des larmiers, sont d'origine de contruction de la maison qui se situe à 1873.
Voici des exemples de charpentes de toit, reconstituées (charpentées) par Michel Martel, à partir de poutres diverses de démolition de granges.
Ici, pour la construction d'une cabane à sucre, "à saveur structure de bâtiment traditionnel français", dans la région de Drummondville.
Onglet Faq / Intérieur / article #111
Exemple d'une charpente de toit complexe, conçue par Michel Martel, pour une cabane à sucre près de Drummondville. Un mixe d'influences :
-- fermes de toit rapprochées à +/- 5 pieds.
-- 3 fermes de toit complexes, et deux fermes de "chevrons volants".
-- planches de toit à l'horizontale sur les chevrons
-- charpente complexes, avec 2 sortes de contreventements :
1 - Nous voyons deux contreventements qui sont "assemblés" à leur base, SUR les sous-faîtes, et ne les dépassent pas. (influence Normande).
2 - Et deux autres contreventements qui sont "assemblés" à mi bois sur les côtés des sous-faîtes, et les dépassent pour aller s'assembler plus bas, à leur base, sur le long poinçon central. (influence Percheronne).
3 - Ces 2 sortes de contreventements, forment par leur croisement 2 croix de St-André dans la partie faîtière (entre le faîte et les sous-faîtes) de la charpente.
Charpente avec 2 grosses croix de St-André dans le faîte, reconstituée par Michel Martel, avec des poutres de grange équarries à la hache, provenant de récupération de démolitions de granges.
Ici un exemple d'une charpente de toit, (re-charpentée, modifiée) par Michel Martel, à partir de la charpente de toit en A, récupérée sur la maison Tousignant.
Création d'une charpente traditionnelle complexe française, avec contreventements d'influence Normande en croix de St-André SUR les sous-faîtes
et "re-charpentage" des pignons en croupe.
dans la région de Boischatel en 2012 .
Onglet Archives / dossier #27 / Tousignant / seg-4-5
reconstitution charpente toit complexe par Michel
Onglet Archives / dossier #27 / Tousignant seg-8
reconstitution charpente toit complexe par Michel
l'assemblage à la tête de 2 poinçons avec leur chevrons
Charpente reconstituée au sol, numérotée et démontée, avant de la remonter sur le carré de la maison.
Exactement comme les anciens charpentiers le faisait ...
Aussi simple que ça !!
À VENIR, un dossier d'une reconstitution d'une longue cabane à sucre à Boischatel,
avec le taillage par Michel Martel d'une structure de bâtiment, comme (d'influence) du tournant du 18 siècle.
